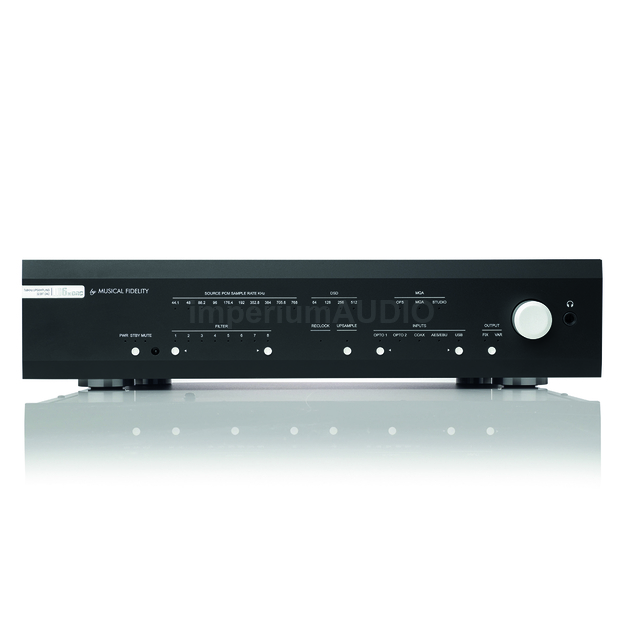

Musical Fidelity M6X DAC Black Przetwornik cyfrowo-analogowy

Musical Fidelity M6X DAC Black Przetwornik cyfrowo-analogowy

M6x to nowy kamień milowy w historii przetworników cyfrowo-analogowych Musical Fidelity. Jego poprzednik, przetwornik cyfrowo-analogowy M6s, był jednym z pierwszych, które wykorzystywały docenianą przez krytyków 32-bitową architekturę DAC HyperStream II ESS. Dzięki przetwornikowi M6sR DAC kontynuowaliśmy ulepszanie oprogramowania układowego i dodaliśmy kilka innych ulepszeń jakości życia. DSD było teraz łatwiejsze w użyciu, mieliśmy pełne wsparcie Roon, a wejścia i wyjścia zostały zaktualizowane, aby nadążyć za szybko zmieniającym się cyfrowym krajobrazem audio. I jeszcze jedna wielka rzecz: przetwornik cyfrowo-analogowy M6sR był teraz produkowany w UE!
Rozmowa techniczna

Z przetwornikiem cyfrowo-analogowym M6x poszliśmy jeszcze dalej. Opierając się na naszej wiedzy i doświadczeniu z układami Sabre ESS, zaktualizowaliśmy je do nowszych ES9038Q2M, a teraz używamy dwóch z nich w trybie podwójnego mechanizmu różnicowego, aby uzyskać nieskazitelną konstrukcję dual mono. Włączenie eliminatora Jittera w dziedzinie czasu zapewnia doskonałą wydajność SNR i THD+N z niewiarygodnie szczegółową reakcją transjentów. Inne postępy w sekcji DAC obejmują upsampling i re-clocking. Upsampling można niezależnie włączyć lub wyłączyć. 16-rdzeniowe procesory XMOS i CPLD MAX II Altera zapewniają zawsze wystarczająco dużo miejsca na te operacje, nowe filtry cyfrowe i przetwarzanie MQA. Wyjścia single-ended RCA i zbalansowane XLR mają swój własny bufor wyjściowy. Dzięki wtyczkom XLR możesz cieszyć się w pełni różnicową konstrukcją wzmacniacza, umożliwiającą w pełni zbalansowane wyjście. Oba stopnie wyjściowe zapewniają doskonałą jakość dźwięku, wykazują bardzo niski poziom szumów, duże wahania napięcia wyjściowego i wysokie natężenie prądu. Doskonałe pasmo wzmocnienia i bardzo duża szybkość narastania zapewniają wyjątkowo niskie zniekształcenia.
Super ciche transformatory mocy

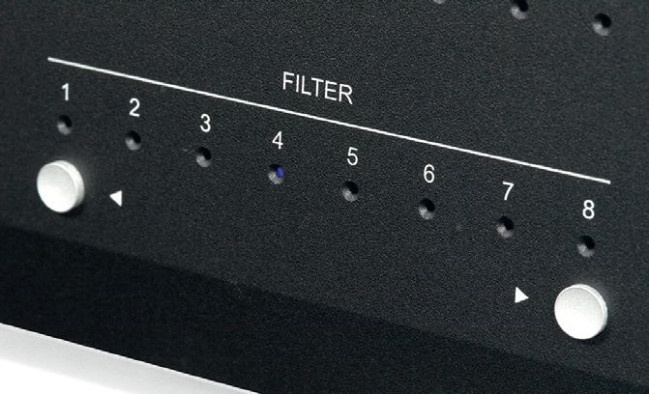

Możliwy jest wybór wśród aż ośmiu charakterystyk filtrowania cyfrowego.

DAC M6x pokazuje nasz ciągły rozwój naszych super cichych transformatorów mocy. Gniazda zasilające klasy

przemysłowej z filtrem EMI i blokerem DC zatrzymują zakłócenia i eliminują przydźwięk transformatora. Hermetyzowany transformator toroidalny o niskim nasyceniu rdzenia jest idealny do zastosowań audio, a szczególnie idealny do dźwięku cyfrowego ze względu na wyjątkowo niskie promieniowanie elektromagnetyczne.

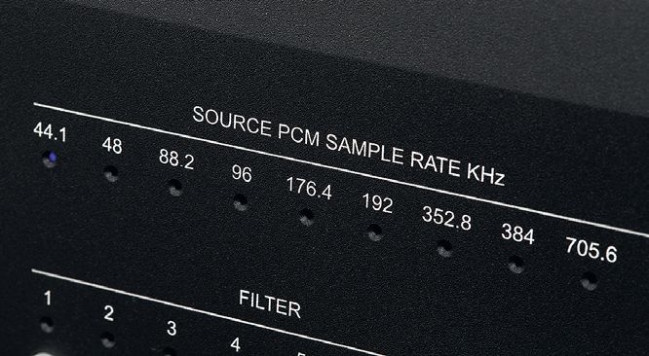

Rozbudowany wskaźnik parametrów sygnału cyfrowego obsługuje niezależnie PCM i DSD.

Przedwzmacniacz Gramofonowy z DAC Musical Fidelity M6x DAC

Przetworniki cyfrowo-analogowe, w porównaniu ze wzmacniaczami analogowymi, stawiają własne wyzwania konstrukcyjne. Działają w różnych dziedzinach, mają swoje wymagania i tak należy je traktować. Wymagania dotyczące zasilania są wyjątkowe, a rozwiązania zaprojektowane dla wzmacniaczy nie dadzą podobnych wyników w połączeniu z obwodami cyfrowymi. Zawsze dbaliśmy o to, by projekt i układ płytek drukowanych spełniały najwyższe standardy w Musical Fidelity. Nie jesteśmy zwolennikami krzykliwego projektowania desek tylko ze względu na wygląd. Projekt i układ muszą być dostosowane do każdej aplikacji, dobrze mierzyć ORAZ dźwięk zgodnie z przewidywaniami. Dopiero wtedy wykonaliśmy naszą pracę. W tym momencie daliśmy słuchaczowi namacalne poczucie miejsca nagrywania, które umieszcza wykonawców w holograficznej przestrzeni czasu rzeczywistego w ich własnych domach.
Wzmacniacz słuchawkowy

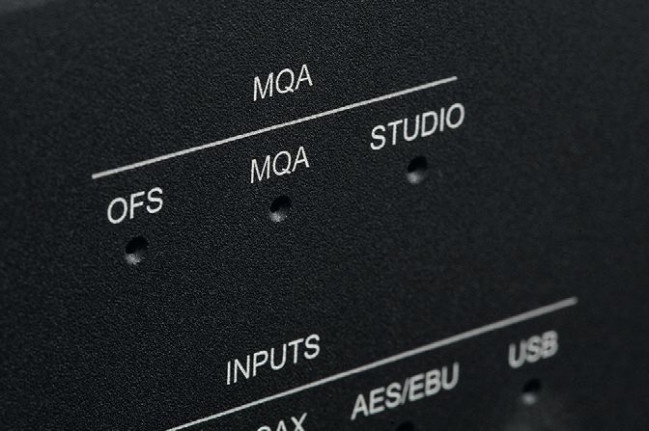

M6x-DAC dekoduje także sygnał MQA

Architektura prądowego sprzężenia zwrotnego AB wbudowanego wzmacniacza słuchawkowego zapewnia wysoką przepustowość, wyjątkowo niski poziom szumów i zakres dynamiki do 128 dB. Trzy kluczowe cechy sprawiają, że wzmacniacze z prądowym sprzężeniem zwrotnym są doskonałe dla dźwięku. Wysoka szybkość narastania zapobiega anomaliom zniekształceń nieparzystego rzędu. Prąd na żądanie na wyjściu umożliwia wzmacniaczowi szybką i liniową reakcję; gdy nagle potrzebne są duże ilości mocy wyjściowej, wzmacniacz może reagować niezwykle szybko bez podnoszenia poziomu szumów systemu i pogorszenia stosunku sygnału do szumu. Niezależna od wzmocnienia charakterystyka częstotliwościowa umożliwia wykorzystanie pełnego pasma wzmacniacza w szerokim zakresie ustawień głośności.

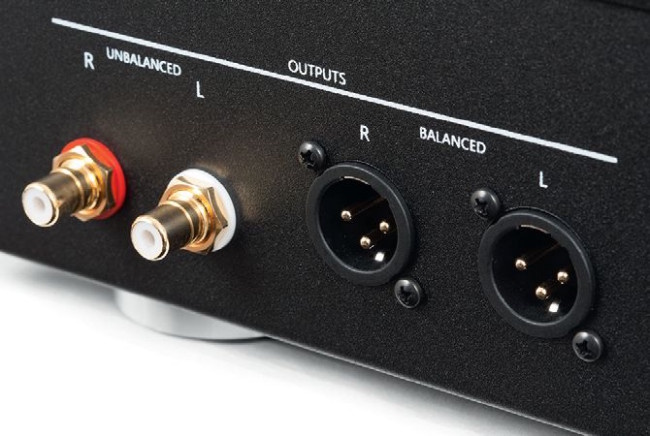

Wyjścia analogowe są dwa, regulacja głośności obejmuje także XLR-y.

DAC M6x w skrócie

• Obwód DAC: 32-bitowy Hyperstream II
• Układ DAC: 2x ES9038Q2M (podwójny dyferencjał)
• 16-rdzeniowe procesory XMOS i CPLD MAX II Altera
• USB: do 32bit/768kHz
• USB: DSD 256 (stereo DoP), DSD512 (stereo natywne)
• SPDIF: do 24bit/192kHHz
• Zaawansowane przetaktowywanie na wszystkich wejściach
• Przełączane upsampling z oversampling Bypass
• Super cichy transformator mocy
• Wyjście zbalansowane i RCA
• Wbudowany wzmacniacz słuchawkowy
• Pełne dekodowanie sprzętowe MQA
• Testowane przez Roona

Specyfikacja:

DAC

• Obwód DAC: 32-bitowy Hyperstream II
• Układ DAC: 2x ES9038Q2M (podwójny dyferencjał)
• Całkowity skorelowany jitter: <12 pikoosekund od szczytu do szczytu
• Liniowość: <0,4dB do -130dB
• Pasmo przenoszenia: -0,1dB przy 10Hz, 0dB przy 1kHz, -0,4dB przy 20kHz
• Separacja kanałów: >130dB przy 10kHz @ 0dBFS
• Sygnał do szumu: >120dB „A”-wtd 1kHz @ 0dBFS
• Całkowite zniekształcenia harmoniczne: <0,0005% przy 1kHz @ 0dBFS

Wejścia cyfrowe

• 1x Coax, do 24bit 192kHz (stereo PCM + MQA)
• 2x optyczne, do 24bit 192kHz (stereo PCM + MQA)
• 1x AES/EBU, do 24bit 192kHz (stereo PCM + MQA)
• 1x USB Audio klasy 2.0, „USB B”; do 32 bit 768kHz (stereo PCM + MQA), DSD 256 (stereo DoP), DSD512 (stereo natywne)

Wyjścia analogowe

• 1 para line level RCA fix/var @ 2V RMS przy 0dBFS
• 1 para line level XLR fix/var @ 4V RMS przy 0dBFS
• Impedancja wyjściowa: <10 omów
• 1 wyjście słuchawkowe 6.3mm zmienne gniazdo
• Wzmacniacz słuchawkowy
• Moc: 1,5 W/kanał przy 32 Ω
• Impedancja wyjściowa: min. zalecane słuchawki 16Ω
• THD: < 0,005% przy 1 kHz @ 0 dBFS
• Stosunek sygnał/szum: >115dB „A” wtd
• Pasmo przenoszenia: +0,1, -0,4dB 20Hz do 20kHz

Informacje ogólne

• Wymiary (szer. x wys. x gł.): 440 x 100 x 390 mm
• Napięcia główne: 230V/115V ustawiane wewnętrznie lub opcjonalnie 100V
• Maks. Zużycie: 20 W, <0,5 W w trybie czuwania
• Waga: 6,9 kg
